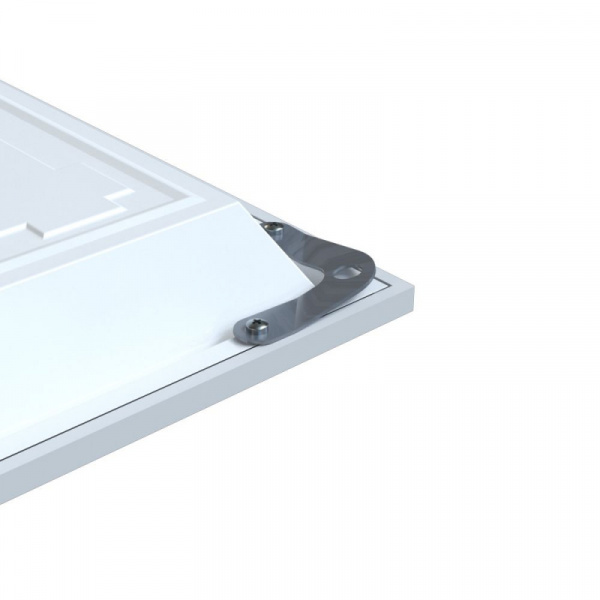

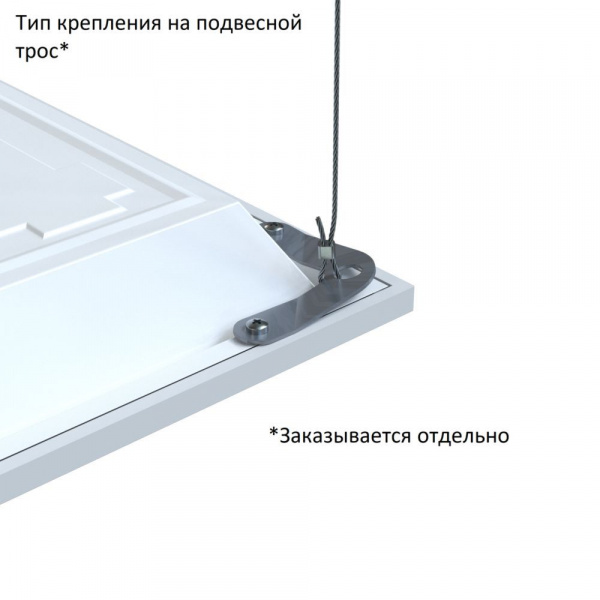

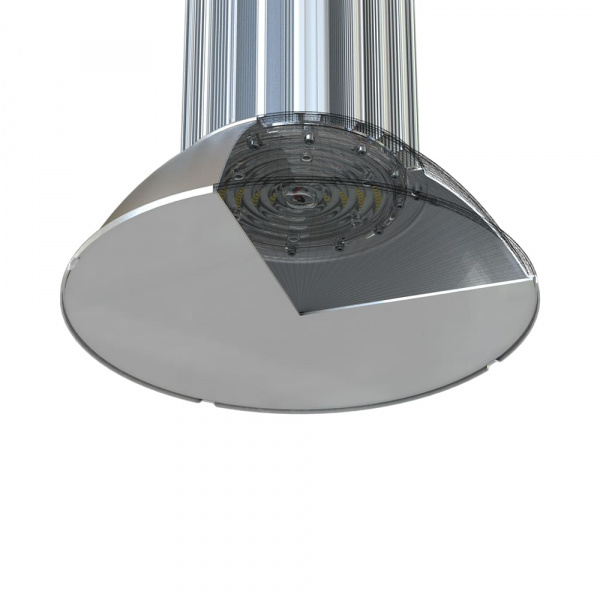

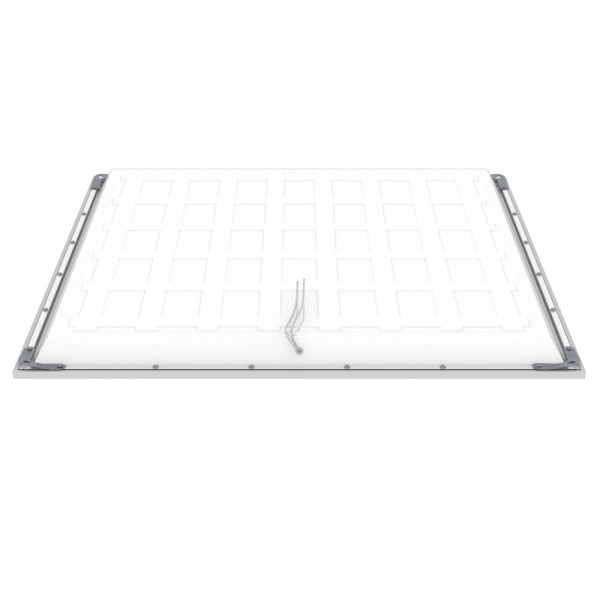

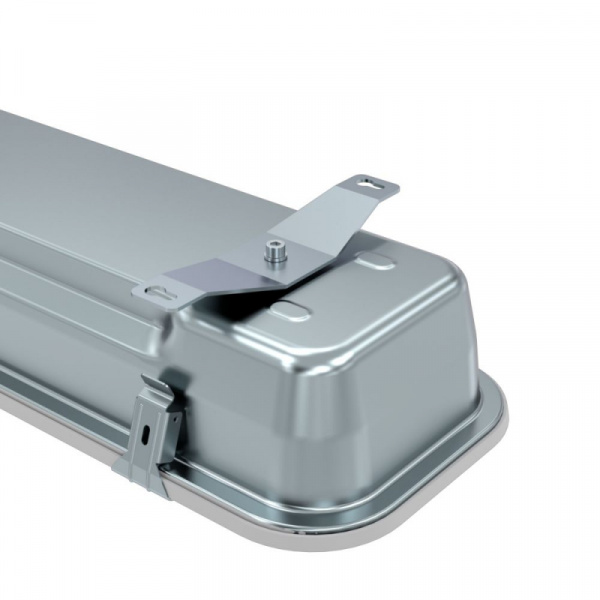

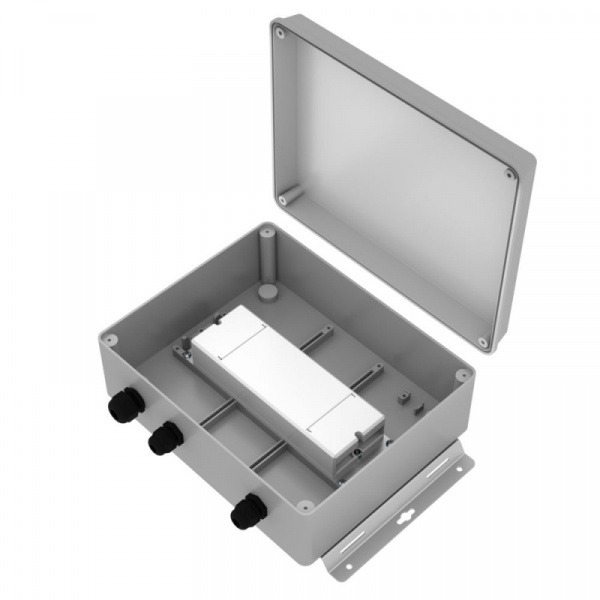

Аксессуары и опции для светильников

Сменная светодиодная лампа для светильников отраженного света серии «Офис Рефлект». Лампа оснащена интегрированным драйвером и штекерным разъемом для подключения к питающей сети. Фиксация в корпусе светильника осуществляется посредством защелок.

Светодиоды размещены с высокой плотностью и функционируют при пониженных рабочих токах. Теплоотвод от диодов обеспечивается алюминиевым корпусом лампы.

Блок аварийного питания (БАП) с функцией Telecontrol – устройство резервного электроснабжения светодиодного светильника при пропадании напряжения в основной сети, дополненное возможностью дистанционного управления и мониторинга.

Функция Telecontrol открывает доступ к удаленному управлению светильником: оператор может включать и отключать прибор, контролировать степень заряда аккумулятора и проводить диагностику неисправностей через систему централизованного управления – без выезда на объект.

Состав БАП:

аккумуляторная батарея,
контроллер – отвечает за переключение между основным и резервным питанием, управление зарядом батареи и взаимодействие с модулем Telecontrol,
модуль Telecontrol,
соединительные элементы.

Для оперативной проверки работоспособности в аварийном режиме предусмотрены кнопка «Тест» и светодиодный индикатор состояния.

Схема подключения отличается от стандартной и требует разводки по двум независимым контактам:

Контакт PL – фазный провод подается напрямую от автоматического выключателя, минуя выключатель освещения. Это необходимо для непрерывного контроля наличия сетевого напряжения и поддержания заряда аккумулятора.
Контакт SL – фазный провод подключается через выключатель и управляет работой светильника в штатном режиме.

При исчезновении напряжения на контакте PL контроллер автоматически переводит светильник на питание от встроенного аккумулятора. Продолжительность работы в аварийном режиме составляет от 1,5 до 3 часов в зависимости от модификации БАП.

Блок аварийного питания (БАП) с функцией Telecontrol – устройство резервного электроснабжения светодиодного светильника при пропадании напряжения в основной сети, дополненное возможностью дистанционного управления и мониторинга.

Функция Telecontrol открывает доступ к удаленному управлению светильником: оператор может включать и отключать прибор, контролировать степень заряда аккумулятора и проводить диагностику неисправностей через систему централизованного управления – без выезда на объект.

Состав БАП:

аккумуляторная батарея,
контроллер – отвечает за переключение между основным и резервным питанием, управление зарядом батареи и взаимодействие с модулем Telecontrol,
модуль Telecontrol,
соединительные элементы.

Для оперативной проверки работоспособности в аварийном режиме предусмотрены кнопка «Тест» и светодиодный индикатор состояния.

Схема подключения отличается от стандартной и требует разводки по двум независимым контактам:

Контакт PL – фазный провод подается напрямую от автоматического выключателя, минуя выключатель освещения. Это необходимо для непрерывного контроля наличия сетевого напряжения и поддержания заряда аккумулятора.
Контакт SL – фазный провод подключается через выключатель и управляет работой светильника в штатном режиме.

При исчезновении напряжения на контакте PL контроллер автоматически переводит светильник на питание от встроенного аккумулятора. Продолжительность работы в аварийном режиме составляет от 1,5 до 3 часов в зависимости от модификации БАП.

Блок аварийного питания (БАП) для светодиодных светильников представляет собой встроенное устройство, обеспечивающее функционирование осветительного прибора при пропадании напряжения в основной сети. Данный компонент является интегрированной частью светильника и не реализуется как отдельное изделие.

В состав БАП входят следующие элементы:

аккумуляторная батарея;
контроллер управления, выполняющий функции автоматического переключения между основным и резервным питанием, а также зарядки АКБ;
коммутационные соединители.

Для контроля работоспособности системы на корпусе предусмотрены кнопка принудительного тестирования («Тест») и светодиодный индикатор состояния.

Особенности монтажа и принцип работы
Подключение светильников, оснащенных БАП, имеет принципиальное отличие от стандартной схемы монтажа.

К контакту PL подводится фазный провод непосредственно от автоматического выключателя распределительного щита. Эта линия служит для контроля наличия сетевого напряжения и обеспечения заряда аккумуляторной батареи.

К контакту SL фаза подается через обычный выключатель. Данная цепь отвечает за включение и отключение светильника в штатном (неаварийном) режиме эксплуатации.

При исчезновении сетевого напряжения на контакте PL контроллер автоматически активирует резервное питание от встроенного аккумулятора. Светильник переходит в аварийный режим работы. Продолжительность автономной работы варьируется от 1,5 до 3 часов и зависит от конкретной модификации установленного блока аварийного питания.

Декоративная опора рассчитана на монтаж светильников с торшерным способом крепления.

Материал — алюминиевый сплав, устойчивый к коррозионному разрушению.

Базовое покрытие — порошковая эмаль цвета RAL 7016. Если требуется другой оттенок по каталогу RAL, необходимо уточнить это при оформлении заказа.

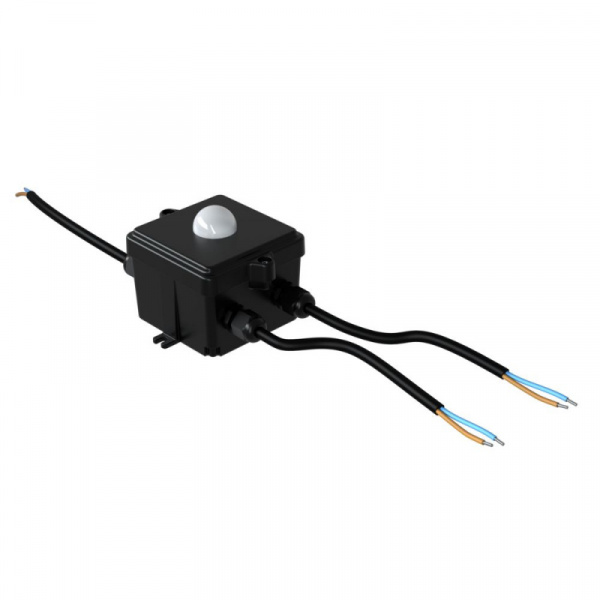

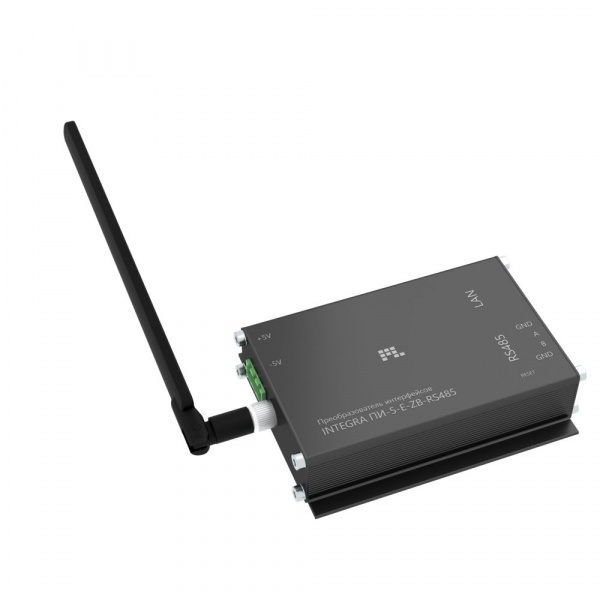

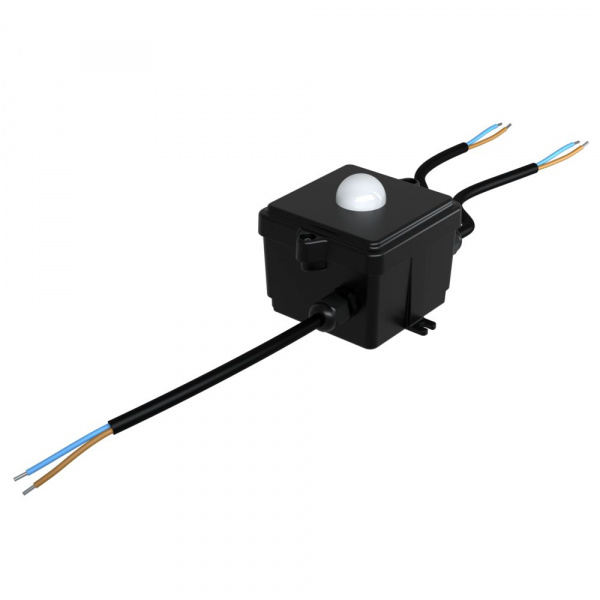

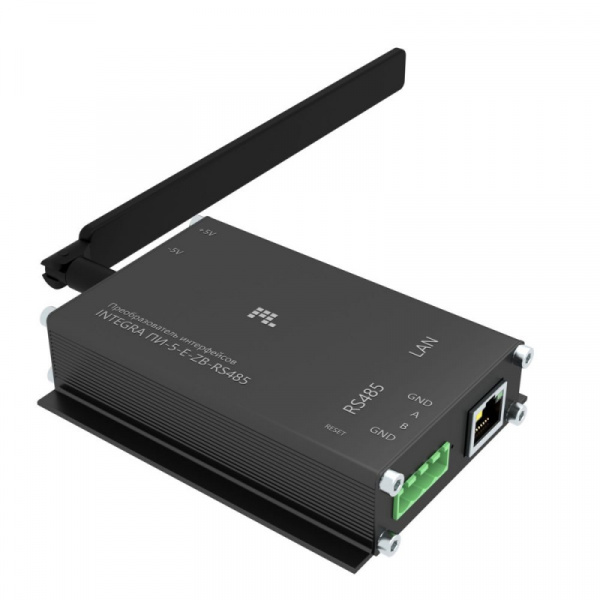

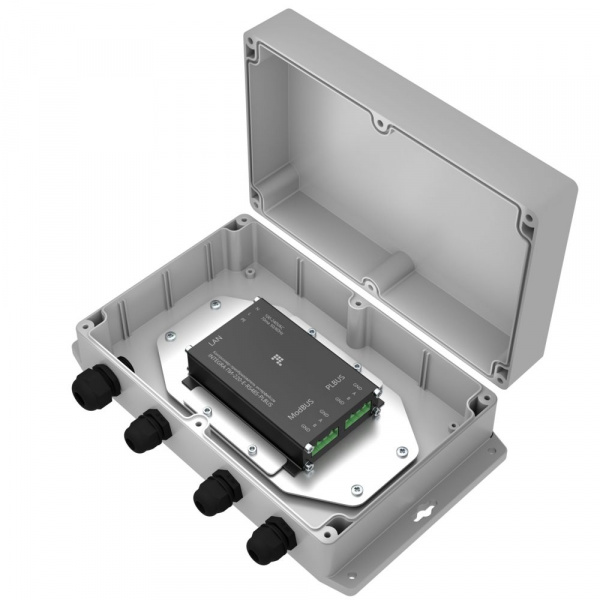

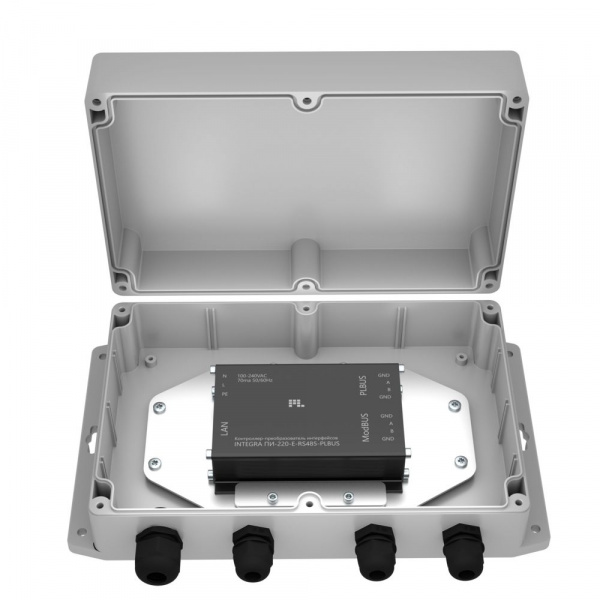

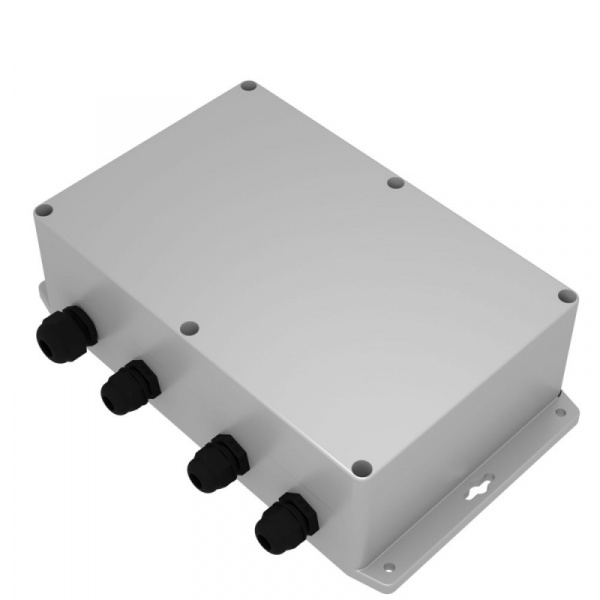

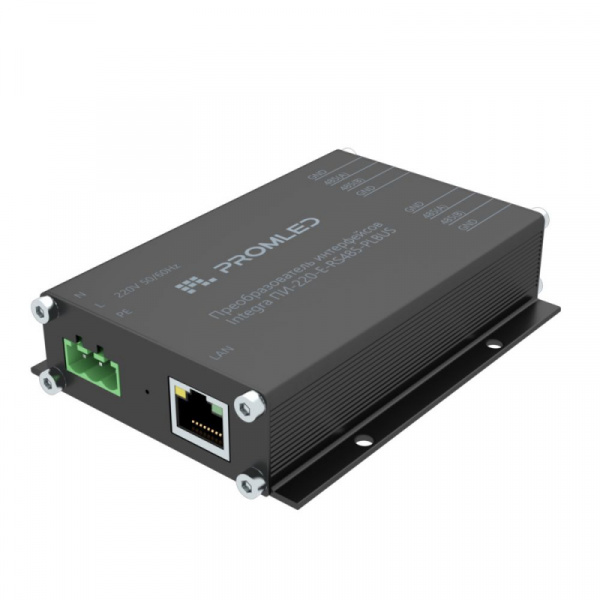

Оборудование управления светильниками Integra УУС-220-PLBUS-PWM-2 IP67 представляет собой компонент системы управления освещением, обеспечивающий проводное взаимодействие между отдельным светильником (или группой светильников) и преобразователем интерфейсов Integra ПИ-220-E-RS485-PLBUS.

Принцип работы и управление
Прибор принимает управляющие сигналы от преобразователя интерфейсов по протоколу RS-485. Далее, в соответствии с заданными настройками, управление осветительным оборудованием реализуется через собственный последовательный протокол PLBUS. Устройство оснащено двумя независимыми выходами для работы со светильниками, поддерживающими аналоговое управление сигналом 0–10В. При использовании двухканального режима открывается возможность раздельного регулирования яркости и цветовой температуры (при наличии соответствующей технической базы у светильника). Для организации последовательной линии предусмотрен дополнительный выход RS-485 (PLBUS), позволяющий подключать следующее устройство в цепи.

Конструктивные особенности
Модель поставляется в распределительной коробке со степенью защиты IP67, что допускает ее выносной монтаж вне помещений. Питание устройства осуществляется от сети 220В, благодаря чему его можно устанавливать на удалении от осветительных приборов – достаточно наличия точки подключения к электросети. Выходные цепи подключаются непосредственно к драйверу светильника, работающему с аналоговым сигналом управления 0–10В.

Оборудование управления светильниками Integra УУС-220-PLBUS-PWM-2 IP67 представляет собой компонент системы управления освещением, обеспечивающий проводное взаимодействие между отдельным светильником (или группой светильников) и преобразователем интерфейсов Integra ПИ-220-E-RS485-PLBUS.

Принцип работы и управление
Прибор принимает управляющие сигналы от преобразователя интерфейсов по протоколу RS-485. Далее, в соответствии с заданными настройками, управление осветительным оборудованием реализуется через собственный последовательный протокол PLBUS. Устройство оснащено двумя независимыми выходами для работы со светильниками, поддерживающими аналоговое управление сигналом 0–10В. При использовании двухканального режима открывается возможность раздельного регулирования яркости и цветовой температуры (при наличии соответствующей технической базы у светильника). Для организации последовательной линии предусмотрен дополнительный выход RS-485 (PLBUS), позволяющий подключать следующее устройство в цепи.

Конструктивные особенности
Модель поставляется в распределительной коробке со степенью защиты IP67, что допускает ее выносной монтаж вне помещений. Питание устройства осуществляется от сети 220В, благодаря чему его можно устанавливать на удалении от осветительных приборов – достаточно наличия точки подключения к электросети. Выходные цепи подключаются непосредственно к драйверу светильника, работающему с аналоговым сигналом управления 0–10В.

Блок аварийного питания представляет собой резервное устройство, обеспечивающее работу светодиодного светильника при отключении электроэнергии в основной сети.

Данный элемент является встроенной частью светильника и поставляется только в комплекте с ним (отдельная продажа не предусмотрена).

В состав блока входят аккумуляторная батарея, управляющий контроллер (отвечает за автоматическое переключение между основным и резервным питанием, а также за подзарядку аккумулятора) и необходимые соединительные компоненты. Для удобства проверки работоспособности на корпусе предусмотрены кнопка «Тест» и светодиодный индикатор состояния.

Монтаж светильника с БАП имеет важные отличия от стандартной схемы. К клемме PL фазный провод подключается напрямую от автоматического выключателя. Это необходимо для постоянного контроля наличия напряжения в сети и обеспечения зарядки аккумулятора. К клемме SL фаза подводится через обычный выключатель. Эта цепь отвечает за включение и отключение светильника в штатном (неаварийном) режиме.

Как только пропадает напряжение на контакте PL, система автоматически переключается на питание от встроенного аккумулятора. Светильник переходит в аварийный режим и продолжает работать. В зависимости от модификации блока время автономной работы составляет от 1,5 до 3 часов.

Сменная светодиодная лампа оснащена встроенным драйвером и штепсельным разъемом для прямого подключения к питающей сети. Фиксация в корпусе светильника осуществляется при помощи защелкивающихся элементов.

Диоды на светодиодном модуле монтируются плотно друг к другу и работают при пониженных токах. Корпус лампы выполнен из алюминия, что гарантирует надежное рассеивание тепла.

Сменная светодиодная лампа оснащена встроенным драйвером и штепсельным разъемом для прямого подключения к питающей сети. Фиксация в корпусе светильника осуществляется при помощи защелкивающихся элементов.

Диоды на светодиодном модуле монтируются плотно друг к другу и работают при пониженных токах. Корпус лампы выполнен из алюминия, что гарантирует надежное рассеивание тепла.

Сменная светодиодная лампа оснащена встроенным драйвером и штепсельным разъемом для прямого подключения к питающей сети. Фиксация в корпусе светильника осуществляется при помощи защелкивающихся элементов.

Диоды на светодиодном модуле монтируются плотно друг к другу и работают при пониженных токах. Корпус лампы выполнен из алюминия, что гарантирует надежное рассеивание тепла.

Сменная светодиодная лампа оснащена встроенным драйвером и штепсельным разъемом для прямого подключения к питающей сети. Фиксация в корпусе светильника осуществляется при помощи защелкивающихся элементов.

Диоды на светодиодном модуле монтируются плотно друг к другу и работают при пониженных токах. Корпус лампы выполнен из алюминия, что гарантирует надежное рассеивание тепла.

Сменная светодиодная лампа оснащена встроенным драйвером и штепсельным разъемом для прямого подключения к питающей сети. Фиксация в корпусе светильника осуществляется при помощи защелкивающихся элементов.

Диоды на светодиодном модуле монтируются плотно друг к другу и работают при пониженных токах. Корпус лампы выполнен из алюминия, что гарантирует надежное рассеивание тепла.

Сменная светодиодная лампа оснащена встроенным драйвером и штепсельным разъемом для прямого подключения к питающей сети. Фиксация в корпусе светильника осуществляется при помощи защелкивающихся элементов.

Диоды на светодиодном модуле монтируются плотно друг к другу и работают при пониженных токах. Корпус лампы выполнен из алюминия, что гарантирует надежное рассеивание тепла.

Сменная светодиодная лампа оснащена встроенным драйвером и штепсельным разъемом для прямого подключения к питающей сети. Фиксация в корпусе светильника осуществляется при помощи защелкивающихся элементов.

Диоды на светодиодном модуле монтируются плотно друг к другу и работают при пониженных токах. Корпус лампы выполнен из алюминия, что гарантирует надежное рассеивание тепла.

Сменная светодиодная лампа оснащена встроенным драйвером и штепсельным разъемом для прямого подключения к питающей сети. Фиксация в корпусе светильника осуществляется при помощи защелкивающихся элементов.

Диоды на светодиодном модуле монтируются плотно друг к другу и работают при пониженных токах. Корпус лампы выполнен из алюминия, что гарантирует надежное рассеивание тепла.

Функция вводного кабеля — соединение первого осветительного прибора в цепи с контроллером SPI. Максимальная протяженность данного участка при транзитной схеме монтажа составляет 3 метра. Для объединения остальных светильников в линию применяются элементы, входящие в монтажный комплект для сквозного подключения.

Функция вводного кабеля — соединение первого осветительного прибора в цепи с контроллером SPI. Максимальная протяженность данного участка при транзитной схеме монтажа составляет 3 метра. Для объединения остальных светильников в линию применяются элементы, входящие в монтажный комплект для сквозного подключения.

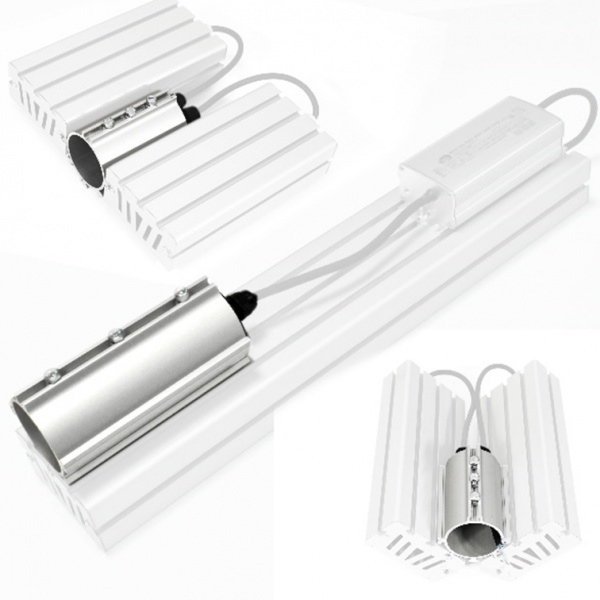

По дополнительному запросу светильники серии «Гроза M v2» комплектуются монтажной консолью с внутренним диаметром 50 мм, что обеспечивает удобство установки и надежную фиксацию оборудования при эксплуатации. Конструкция адаптирована для работы с различными типами опор и допускает регулировку положения.

Габаритные размеры и параметры:
Длина — 200 мм.
Ширина — 100 мм.
Высота — 86 мм.
Масса — 0,65 кг.

Монтажные характеристики:
Максимально допустимый диаметр опоры — 50 мм.
Минимальный диаметр опоры — 40 мм.
Диапазон регулировки угла наклона — ±20°, что позволяет точно настраивать направление светового потока.
