Быстрый просмотр

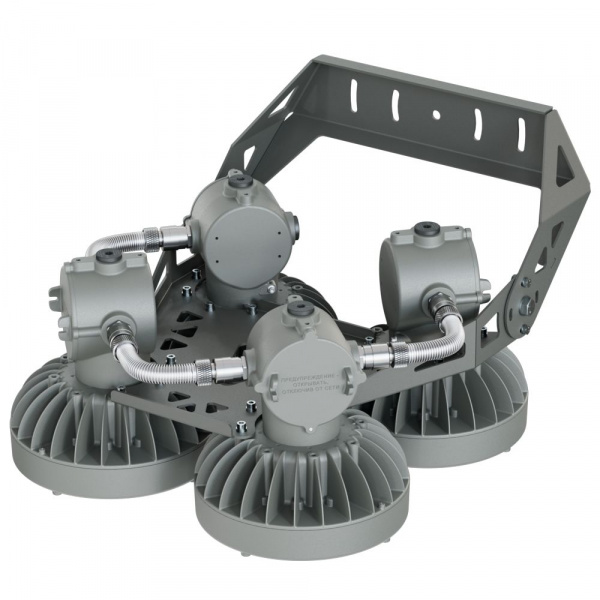

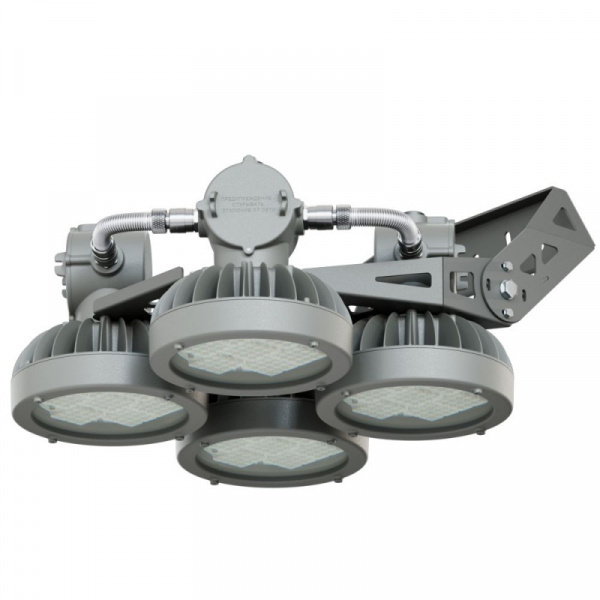

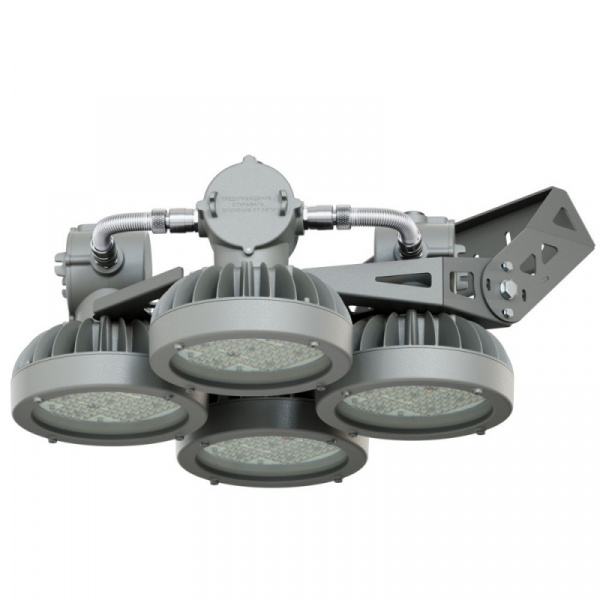

Серия взрывозащищенных светодиодных светильников рассчитана на эксплуатацию во взрывоопасных зонах: по газу – классов 1 и 2, по пыли – классов 21 и 22.
Маркировки взрывозащиты:
• 1Ex db IIС Т6 Gb
• Ex tb IIIC T80°C Db
Типичные объекты применения:
химические предприятия,
производства по добыче и переработке нефти, газа, руд,
энергетические объекты (ТЭЦ, ГЭС, ГРЭС),
пищевая промышленность,
предприятия ОПК и аналогичные объекты.
Соответствие требованиям безопасности подтверждено сертификатом ТР ТС 012/2011.
Корпус
У светильника литой алюминиевый корпус с порошковым покрытием, выполняющий роль взрывонепроницаемой оболочки. Внутреннее пространство разделено на два независимых отсека. Первый вмещает светодиодный модуль, оптику и драйвер питания. Второй служит коммутационным узлом: в нем предусмотрены три посадочных места под кабельные вводы с резьбой М20×1,5 (резьба М25×1,5 – по запросу). Отверстия закрыты взрывозащищенными заглушками. Межотсековое соединение выполнено через взрывозащищенный гермоввод. Стандартный цвет корпуса – серый; окраска в цвета палитры RAL доступна опционально.
Взрывозащита
Принцип защиты – взрывонепроницаемая оболочка. Светильник допущен к применению в зонах с риском воспламенения газовых смесей (классы 1 и 2) и горючей пыли (классы 21 и 22).
Маркировка взрывозащиты:
1Ex db IIС Т6 Gb
Ex tb IIIC T80°C Db
Структура наименования
Стандартное исполнение: Профи Нео M Ex-X1-X2-X3Y1-X4-X5-Y2-X6
Низковольтное исполнение: Профи Нео M Ex-X1-X2-U-X3Y1-X4-X5-X6
Расшифровка позиций (X – обязательные, Y – опциональные):
X1 — количество модулей;
X2 — номинальная мощность;
X3 — способ крепления;
X4 — конфигурация оптики;
X5 — световой код (4 цифры: КЦТ + CRI);
X6 — резьба кабельного ввода;
Y1 — защитная решетка (опционально);
Y2 — интерфейс управления (опционально);
U — диапазон питающего напряжения (низковольтные версии).
Светодиодный модуль
Светодиодная плата на алюминиевой подложке собрана по технологии SMT. Светодиоды функционируют в режиме пониженного рабочего тока, что продлевает ресурс.
Рассеиватель
Функцию светопропускающего элемента взрывонепроницаемой оболочки выполняет закаленное стекло толщиной 15 мм. Предлагается в двух вариантах: матовом и прозрачном.
Линзы
Материал линз – УФ-стабилизированный поликарбонат. Серия охватывает широкий диапазон оптик: 25×105°, 30°, 40°, 60°, 90°, 95×35°, 120°, 125×65°, 155×85°.
Источник питания
Встроенные высокоэффективные драйверы защищены от воздействия микросекундных импульсных перенапряжений.
Крепление и монтаж
Стандартные варианты установки: поворотный кронштейн, подвесной монтаж, крепление на трубу 3/4"" (только для одномодульной версии). Дополнительно доступны: тросовый подвес и монтаж на консоль.
Маркировки взрывозащиты:
• 1Ex db IIС Т6 Gb
• Ex tb IIIC T80°C Db
Типичные объекты применения:
химические предприятия,
производства по добыче и переработке нефти, газа, руд,
энергетические объекты (ТЭЦ, ГЭС, ГРЭС),
пищевая промышленность,
предприятия ОПК и аналогичные объекты.
Соответствие требованиям безопасности подтверждено сертификатом ТР ТС 012/2011.
Корпус
У светильника литой алюминиевый корпус с порошковым покрытием, выполняющий роль взрывонепроницаемой оболочки. Внутреннее пространство разделено на два независимых отсека. Первый вмещает светодиодный модуль, оптику и драйвер питания. Второй служит коммутационным узлом: в нем предусмотрены три посадочных места под кабельные вводы с резьбой М20×1,5 (резьба М25×1,5 – по запросу). Отверстия закрыты взрывозащищенными заглушками. Межотсековое соединение выполнено через взрывозащищенный гермоввод. Стандартный цвет корпуса – серый; окраска в цвета палитры RAL доступна опционально.
Взрывозащита
Принцип защиты – взрывонепроницаемая оболочка. Светильник допущен к применению в зонах с риском воспламенения газовых смесей (классы 1 и 2) и горючей пыли (классы 21 и 22).
Маркировка взрывозащиты:
1Ex db IIС Т6 Gb
Ex tb IIIC T80°C Db
Структура наименования
Стандартное исполнение: Профи Нео M Ex-X1-X2-X3Y1-X4-X5-Y2-X6
Низковольтное исполнение: Профи Нео M Ex-X1-X2-U-X3Y1-X4-X5-X6
Расшифровка позиций (X – обязательные, Y – опциональные):
X1 — количество модулей;
X2 — номинальная мощность;
X3 — способ крепления;
X4 — конфигурация оптики;
X5 — световой код (4 цифры: КЦТ + CRI);
X6 — резьба кабельного ввода;
Y1 — защитная решетка (опционально);
Y2 — интерфейс управления (опционально);
U — диапазон питающего напряжения (низковольтные версии).
Светодиодный модуль
Светодиодная плата на алюминиевой подложке собрана по технологии SMT. Светодиоды функционируют в режиме пониженного рабочего тока, что продлевает ресурс.
Рассеиватель
Функцию светопропускающего элемента взрывонепроницаемой оболочки выполняет закаленное стекло толщиной 15 мм. Предлагается в двух вариантах: матовом и прозрачном.
Линзы
Материал линз – УФ-стабилизированный поликарбонат. Серия охватывает широкий диапазон оптик: 25×105°, 30°, 40°, 60°, 90°, 95×35°, 120°, 125×65°, 155×85°.
Источник питания
Встроенные высокоэффективные драйверы защищены от воздействия микросекундных импульсных перенапряжений.
Крепление и монтаж
Стандартные варианты установки: поворотный кронштейн, подвесной монтаж, крепление на трубу 3/4"" (только для одномодульной версии). Дополнительно доступны: тросовый подвес и монтаж на консоль.
| Световой поток, Лм | 6500 |
| Потребляемая мощность, Вт | 50 |
| Гарантийный срок, лет | 5 |
| Артикул | 61641 |
Характеристики
Быстрый просмотр

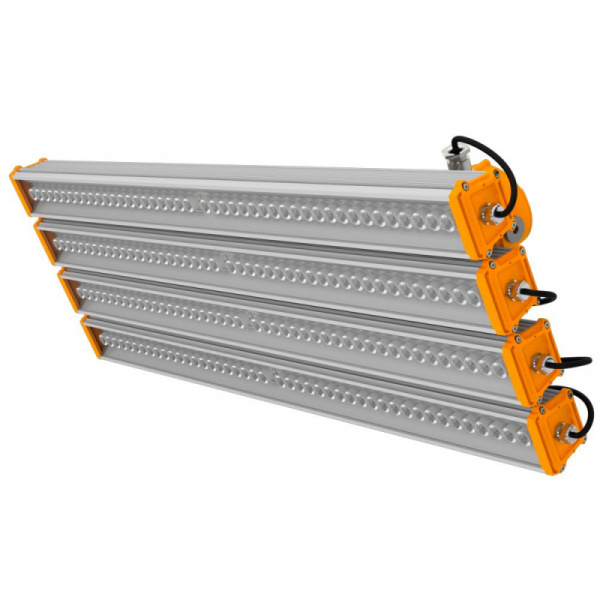

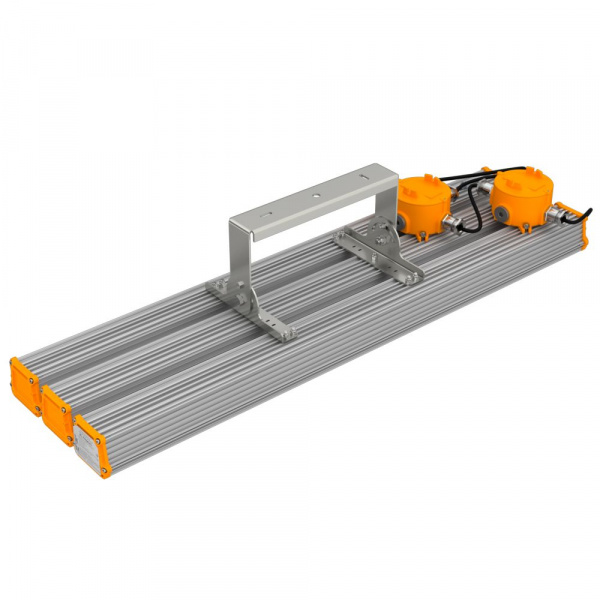

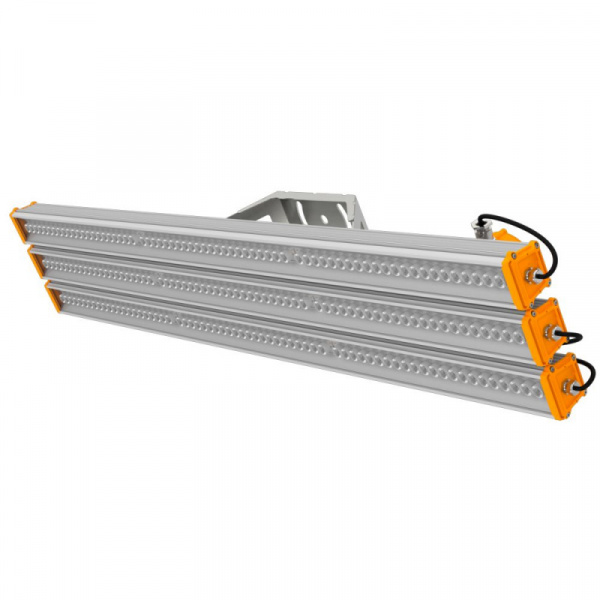

Линейка «Т-Линия v2.0 Ex» — светодиодные светильники для освещения взрывоопасных зон класса 2. По классификации электрооборудования изделие относится к категории повышенной надежности против взрыва.
Серия отличается широкой вариативностью исполнений: базовое, низковольтное, с резервным питанием, с поддержкой аналогового интерфейса 0–10 В или цифрового протокола DALI. Модульная архитектура конструкции позволяет перекрыть диапазон мощностей от 10 до 600 Вт в рамках единой серии. При необходимости организации электрической разводки светильник комплектуется взрывозащищенной распределительной коробкой.
Взрывозащита
Маркировка: 2 Ex nR IIC T6 Gc X / Ex tc IIIC T85C Dc X.
Корпус
Экструдированный профиль из анодированного алюминия с торцевыми металлическими крышками на силиконовых уплотнениях. Развитое оребрение наружной поверхности обеспечивает интенсивный отвод тепла. Степень защиты от пыли и влаги — IP66. Диапазон рабочих температур: −40…+50 °С.
Светодиодный модуль
Платы собраны по технологии поверхностного монтажа (SMT) с использованием высокоэффективных светодиодов.
Оптика
Светильники можно укомплектовать разными видами светопропускающих элементов: рассеивателем из УФ-стабилизированного поликарбоната (прозрачным, опаловым, микропризматическим) или закаленным стеклом (прозрачным или матовым). Для исполнений с прозрачным рассеивателем предусмотрен расширенный выбор угловых характеристик за счет индивидуальных линз из ПММА, устанавливаемых на каждый светодиод: 10°, 15°, 25°, 50°, 90°, 10×70°, 30×50°.
Блок питания
Драйверы оснащены схемой подавления высокоэнергетических микросекундных импульсных перенапряжений.
Монтаж
Поддерживаются следующие способы крепления: тросовый подвес, подвес на винт-петлю, крепление на шпильку, трубу (консоль) или кронштейн, а также быстро фиксирующая защелка J-Hook.
Серия отличается широкой вариативностью исполнений: базовое, низковольтное, с резервным питанием, с поддержкой аналогового интерфейса 0–10 В или цифрового протокола DALI. Модульная архитектура конструкции позволяет перекрыть диапазон мощностей от 10 до 600 Вт в рамках единой серии. При необходимости организации электрической разводки светильник комплектуется взрывозащищенной распределительной коробкой.
Взрывозащита
Маркировка: 2 Ex nR IIC T6 Gc X / Ex tc IIIC T85C Dc X.
Корпус
Экструдированный профиль из анодированного алюминия с торцевыми металлическими крышками на силиконовых уплотнениях. Развитое оребрение наружной поверхности обеспечивает интенсивный отвод тепла. Степень защиты от пыли и влаги — IP66. Диапазон рабочих температур: −40…+50 °С.
Светодиодный модуль
Платы собраны по технологии поверхностного монтажа (SMT) с использованием высокоэффективных светодиодов.
Оптика
Светильники можно укомплектовать разными видами светопропускающих элементов: рассеивателем из УФ-стабилизированного поликарбоната (прозрачным, опаловым, микропризматическим) или закаленным стеклом (прозрачным или матовым). Для исполнений с прозрачным рассеивателем предусмотрен расширенный выбор угловых характеристик за счет индивидуальных линз из ПММА, устанавливаемых на каждый светодиод: 10°, 15°, 25°, 50°, 90°, 10×70°, 30×50°.
Блок питания
Драйверы оснащены схемой подавления высокоэнергетических микросекундных импульсных перенапряжений.
Монтаж
Поддерживаются следующие способы крепления: тросовый подвес, подвес на винт-петлю, крепление на шпильку, трубу (консоль) или кронштейн, а также быстро фиксирующая защелка J-Hook.
| Световой поток, Лм | 38810 |
| Потребляемая мощность, Вт | 300 |
| Гарантийный срок, лет | 5 |
| Артикул | 58525 |
Характеристики
Быстрый просмотр

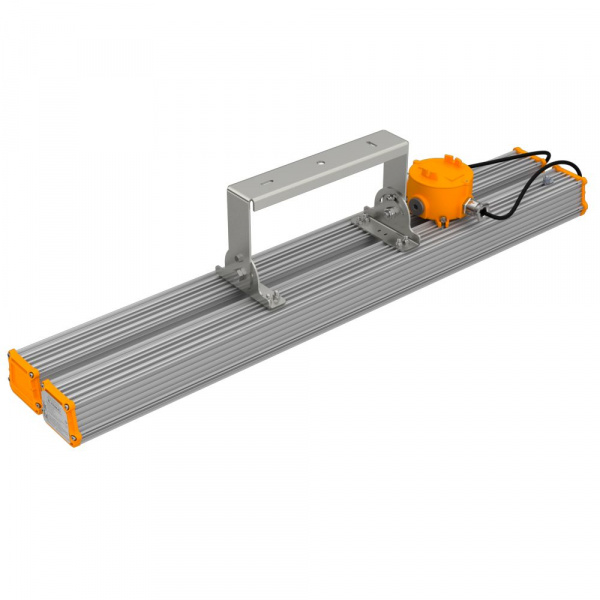

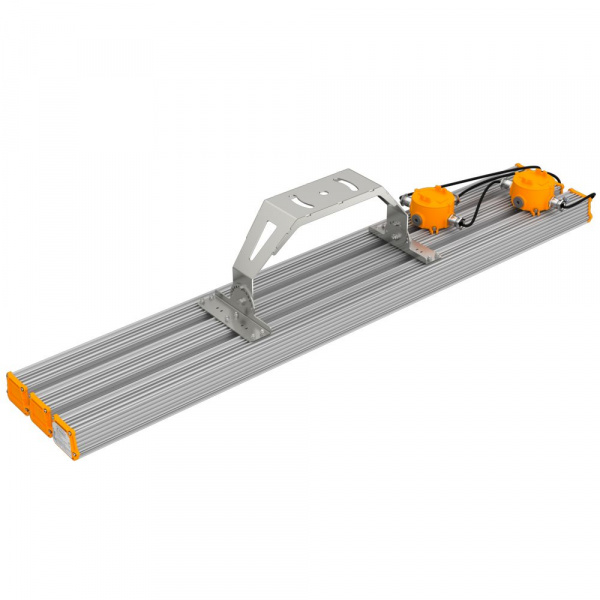

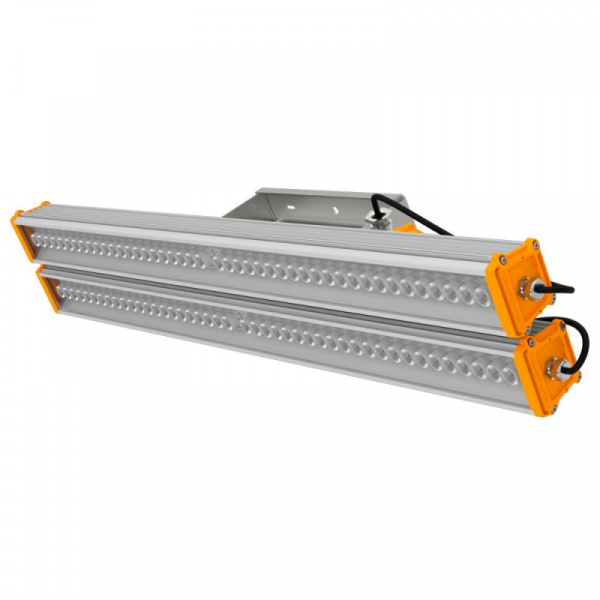

Линейка «Т-Линия v2.0 Ex» — светодиодные светильники для освещения взрывоопасных зон класса 2. По классификации электрооборудования изделие относится к категории повышенной надежности против взрыва.
Серия отличается широкой вариативностью исполнений: базовое, низковольтное, с резервным питанием, с поддержкой аналогового интерфейса 0–10 В или цифрового протокола DALI. Модульная архитектура конструкции позволяет перекрыть диапазон мощностей от 10 до 600 Вт в рамках единой серии. При необходимости организации электрической разводки светильник комплектуется взрывозащищенной распределительной коробкой.
Взрывозащита
Маркировка: 2 Ex nR IIC T6 Gc X / Ex tc IIIC T85C Dc X.
Корпус
Экструдированный профиль из анодированного алюминия с торцевыми металлическими крышками на силиконовых уплотнениях. Развитое оребрение наружной поверхности обеспечивает интенсивный отвод тепла. Степень защиты от пыли и влаги — IP66. Диапазон рабочих температур: −40…+50 °С.
Светодиодный модуль
Платы собраны по технологии поверхностного монтажа (SMT) с использованием высокоэффективных светодиодов.
Оптика
Светильники можно укомплектовать разными видами светопропускающих элементов: рассеивателем из УФ-стабилизированного поликарбоната (прозрачным, опаловым, микропризматическим) или закаленным стеклом (прозрачным или матовым). Для исполнений с прозрачным рассеивателем предусмотрен расширенный выбор угловых характеристик за счет индивидуальных линз из ПММА, устанавливаемых на каждый светодиод: 10°, 15°, 25°, 50°, 90°, 10×70°, 30×50°.
Блок питания
Драйверы оснащены схемой подавления высокоэнергетических микросекундных импульсных перенапряжений.
Монтаж
Поддерживаются следующие способы крепления: тросовый подвес, подвес на винт-петлю, крепление на шпильку, трубу (консоль) или кронштейн, а также быстро фиксирующая защелка J-Hook.
Серия отличается широкой вариативностью исполнений: базовое, низковольтное, с резервным питанием, с поддержкой аналогового интерфейса 0–10 В или цифрового протокола DALI. Модульная архитектура конструкции позволяет перекрыть диапазон мощностей от 10 до 600 Вт в рамках единой серии. При необходимости организации электрической разводки светильник комплектуется взрывозащищенной распределительной коробкой.
Взрывозащита
Маркировка: 2 Ex nR IIC T6 Gc X / Ex tc IIIC T85C Dc X.
Корпус
Экструдированный профиль из анодированного алюминия с торцевыми металлическими крышками на силиконовых уплотнениях. Развитое оребрение наружной поверхности обеспечивает интенсивный отвод тепла. Степень защиты от пыли и влаги — IP66. Диапазон рабочих температур: −40…+50 °С.
Светодиодный модуль
Платы собраны по технологии поверхностного монтажа (SMT) с использованием высокоэффективных светодиодов.
Оптика
Светильники можно укомплектовать разными видами светопропускающих элементов: рассеивателем из УФ-стабилизированного поликарбоната (прозрачным, опаловым, микропризматическим) или закаленным стеклом (прозрачным или матовым). Для исполнений с прозрачным рассеивателем предусмотрен расширенный выбор угловых характеристик за счет индивидуальных линз из ПММА, устанавливаемых на каждый светодиод: 10°, 15°, 25°, 50°, 90°, 10×70°, 30×50°.
Блок питания
Драйверы оснащены схемой подавления высокоэнергетических микросекундных импульсных перенапряжений.
Монтаж
Поддерживаются следующие способы крепления: тросовый подвес, подвес на винт-петлю, крепление на шпильку, трубу (консоль) или кронштейн, а также быстро фиксирующая защелка J-Hook.
| Световой поток, Лм | 20865 |
| Потребляемая мощность, Вт | 150 |
| Гарантийный срок, лет | 5 |
| Артикул | 58445 |
Характеристики
Быстрый просмотр

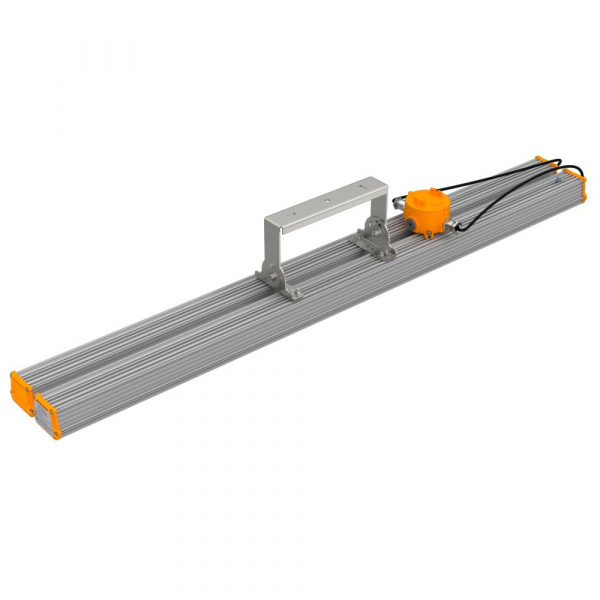

Линейка низковольтных светодиодных светильников разработана для эксплуатации во взрывоопасных зонах класса 2, где использование стандартного сетевого напряжения 220 В запрещено или нежелательно по условиям безопасности.
Технические характеристики
Диапазон мощностей: от 10 до 80 Вт.
Светоотдача: от 118 до 164 лм/Вт.
Световой поток: от 1180 до 13100 лм.
Доступные цветовые температуры: 3000 К (теплый белый), 4000 К (нейтральный белый), 5000 К (дневной белый), 6500 К (холодный белый).
Маркировка взрывозащиты
Изделия имеют маркировку 2 Ex nR IIC T6 Gc X / Ex tc IIIC T85C Dc X, что подтверждает их пригодность для работы в газовых и пылевых взрывоопасных средах.
Система условных обозначений
НВ: Т-Линия v2.0 Ex-[X1]-[U]-[X2]-[X3]-[X4Y2]-[X5]
Где:
X1 – номинальная мощность (Вт);
X2 – типоразмер (габаритная длина) светильника;
X3 – вариант крепления;
X4 – тип оптической системы;
X5 – цветовой код (первая пара цифр – цветовая температура в К, вторая пара – индекс цветопередачи CRI);
X6 – наличие блока аварийного питания;
Y1 – опция оснащения клеммной коробкой со сквозным подключением;
Y2 – опция установки защитной решетки;
Y3 – возможность оснащения интерфейсом управления;
U – код диапазона питающего напряжения (низковольтное исполнение);
Конструктивные особенности и материалы
Корпус выполнен методом экструзии из алюминиевого профиля с анодированием, обеспечивающим стойкость к коррозионным процессам. Торцевые элементы – литые металлические крышки с уплотнителями из силикона. Развитая ребристая поверхность корпуса увеличивает площадь теплообмена, гарантируя эффективное охлаждение светодиодов.
Светодиодная плата
В качестве источника света применяется плата с поверхностным монтажом элементов (SMT), укомплектованная многочисленными светодиодами с высокой эффективностью.
Рассеиватель
Светильники комплектуются рассеивателями из поликарбоната со стабилизацией к ультрафиолету. Доступны три типа оптики:
прозрачная;
опаловая (матовая);
микропризматическая.
Блок питания
Используются высокоэффективные драйверы, доступные в двух исполнениях по входному напряжению: 12-24 В или 36-48 В. Электропитание может подаваться как переменным, так и постоянным током, что расширяет сферу применения светильников.
Технические характеристики
Диапазон мощностей: от 10 до 80 Вт.
Светоотдача: от 118 до 164 лм/Вт.
Световой поток: от 1180 до 13100 лм.
Доступные цветовые температуры: 3000 К (теплый белый), 4000 К (нейтральный белый), 5000 К (дневной белый), 6500 К (холодный белый).
Маркировка взрывозащиты
Изделия имеют маркировку 2 Ex nR IIC T6 Gc X / Ex tc IIIC T85C Dc X, что подтверждает их пригодность для работы в газовых и пылевых взрывоопасных средах.
Система условных обозначений
НВ: Т-Линия v2.0 Ex-[X1]-[U]-[X2]-[X3]-[X4Y2]-[X5]
Где:
X1 – номинальная мощность (Вт);
X2 – типоразмер (габаритная длина) светильника;
X3 – вариант крепления;
X4 – тип оптической системы;
X5 – цветовой код (первая пара цифр – цветовая температура в К, вторая пара – индекс цветопередачи CRI);
X6 – наличие блока аварийного питания;
Y1 – опция оснащения клеммной коробкой со сквозным подключением;
Y2 – опция установки защитной решетки;
Y3 – возможность оснащения интерфейсом управления;
U – код диапазона питающего напряжения (низковольтное исполнение);
Конструктивные особенности и материалы
Корпус выполнен методом экструзии из алюминиевого профиля с анодированием, обеспечивающим стойкость к коррозионным процессам. Торцевые элементы – литые металлические крышки с уплотнителями из силикона. Развитая ребристая поверхность корпуса увеличивает площадь теплообмена, гарантируя эффективное охлаждение светодиодов.
Светодиодная плата
В качестве источника света применяется плата с поверхностным монтажом элементов (SMT), укомплектованная многочисленными светодиодами с высокой эффективностью.
Рассеиватель
Светильники комплектуются рассеивателями из поликарбоната со стабилизацией к ультрафиолету. Доступны три типа оптики:
прозрачная;
опаловая (матовая);
микропризматическая.
Блок питания
Используются высокоэффективные драйверы, доступные в двух исполнениях по входному напряжению: 12-24 В или 36-48 В. Электропитание может подаваться как переменным, так и постоянным током, что расширяет сферу применения светильников.
| Световой поток, Лм | 1340 |
| Потребляемая мощность, Вт | 10 |
| Гарантийный срок, лет | 3 |
| Артикул | 57995 |
Характеристики
Быстрый просмотр

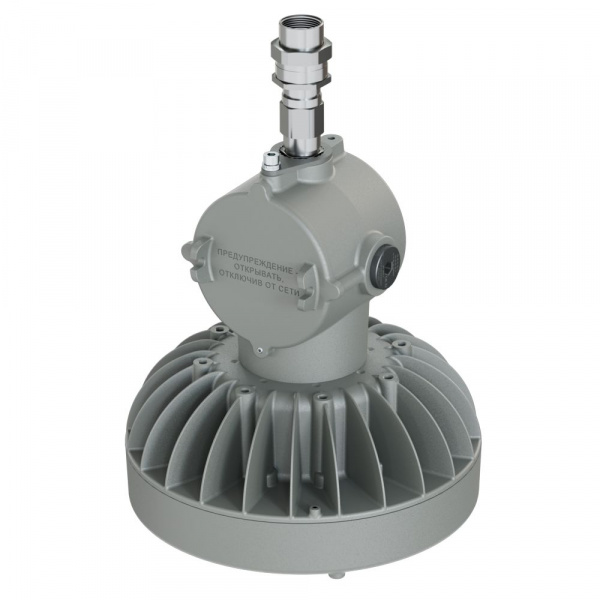

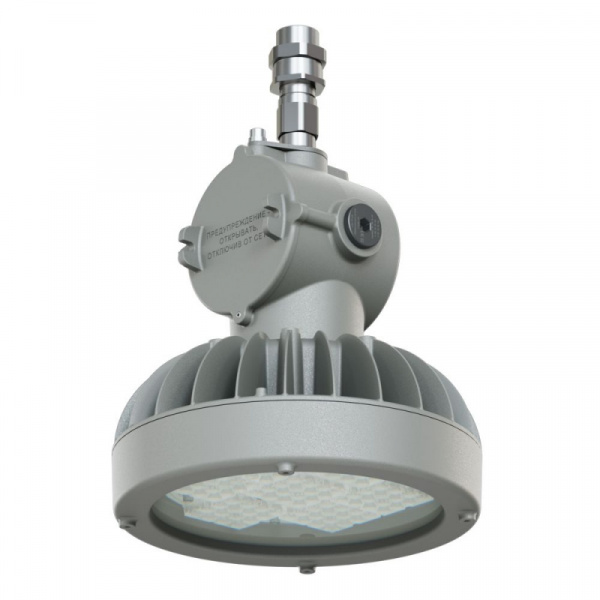

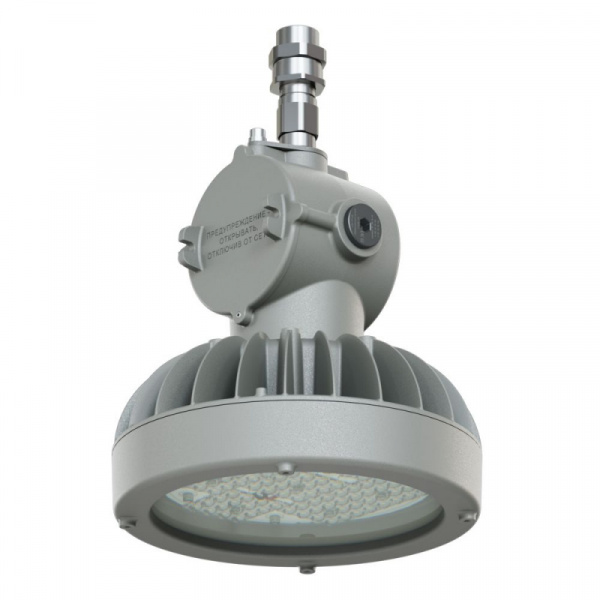

Взрывозащищенные светодиодные светильники предназначены для установки в местах, где возможно образование взрывоопасных газовых смесей (зоны класса 1 и 2) или взрывоопасной пылевой среды (зоны класса 21 и 22).
Оборудование разработано для использования на объектах с высокими требованиями к безопасности:
- химические и нефтехимические производства;
- предприятия по добыче и переработке газа, нефти, рудных ископаемых;
- объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
- пищевые производства (мукомольные, сахарные и комбикормовые заводы);
- предприятия ОПК.
Светильники серии имеют сертификат соответствия требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Конструкция и корпус
Корпус выполнен из литого алюминиевого сплава и покрыт порошковой краской.
Конструктивно корпус представляет собой взрывонепроницаемую оболочку, разделенную на два изолированных отсека:
- в основном отсеке размещены светодиодный модуль и источник питания;
- второй отсек (коммутационная коробка) оснащен тремя вводными отверстиями с резьбой М20х1,5. Опционально отверстия могут быть выполнены под резьбу М25х1,5. Все отверстия закрыты взрывозащищенными заглушками.
В базовом исполнении корпус серый. По индивидуальному заказу возможна окраска в любой цвет по каталогу RAL.
Взрывозащита
Конструкция светильника соответствует виду взрывозащиты «взрывонепроницаемая оболочка». Это означает, что внутренние полости изолированы от внешней среды, а корпус способен выдержать давление возможного взрыва.
Маркировка взрывозащиты зависит от мощности светильника:
Для моделей 5–35 Вт:
1Ex db IIС Т6 Gb / Ex tb IIIC T80°C Db
Для моделей 36–60 Вт:
- 1Ex db IIС Т5 Gb / Ex tb IIIC T95°C Db или 1Ex db IIС Т6 Gb / Ex tb IIIC T80°C Db (в зависимости от исполнения)
Светильник может эксплуатироваться в зонах, где возможно образование взрывоопасных смесей газов (класс 1 и 2), а также в зонах с взрывоопасной пылевой средой (класс 21 и 22).
Светодиодный модуль
В светильнике используется светодиодная плата на алюминиевой подложке, изготовленная по технологии поверхностного монтажа SMT. Светодиоды работают в щадящем режиме при пониженных токах, что значительно увеличивает срок службы изделия и обеспечивает стабильность светового потока на протяжении всего периода эксплуатации.
Рассеиватель
Оптическая система выполнена в виде колбы из закаленного стекла толщиной не менее 13 мм. Такая конструкция обеспечивает равномерное распределение света во все стороны. Доступны два варианта исполнения:
матовое стекло – создает мягкое, равномерное освещение без слепящего эффекта;
прозрачное стекло – обеспечивает максимальную световую отдачу (до 135 лм/Вт).
Источник питания
Светильник комплектуется эффективным источником питания со встроенной защитой от микросекундных импульсных перенапряжений, что гарантирует стабильную работу даже в сетях с нестабильным напряжением.
Крепление и монтаж
Для удобства установки на различных типах поверхностей предусмотрено несколько вариантов крепления:
базовые: подвесное крепление, установка на поворотный кронштейн, монтаж на трубу;
опциональные: кронштейн для монтажа на трубу, консольное крепление, подвес на тросе.
Необходимый тип крепления подбирается индивидуально в зависимости от условий объекта и способа монтажа.
Оборудование разработано для использования на объектах с высокими требованиями к безопасности:
- химические и нефтехимические производства;
- предприятия по добыче и переработке газа, нефти, рудных ископаемых;
- объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
- пищевые производства (мукомольные, сахарные и комбикормовые заводы);
- предприятия ОПК.
Светильники серии имеют сертификат соответствия требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Конструкция и корпус
Корпус выполнен из литого алюминиевого сплава и покрыт порошковой краской.
Конструктивно корпус представляет собой взрывонепроницаемую оболочку, разделенную на два изолированных отсека:
- в основном отсеке размещены светодиодный модуль и источник питания;
- второй отсек (коммутационная коробка) оснащен тремя вводными отверстиями с резьбой М20х1,5. Опционально отверстия могут быть выполнены под резьбу М25х1,5. Все отверстия закрыты взрывозащищенными заглушками.
В базовом исполнении корпус серый. По индивидуальному заказу возможна окраска в любой цвет по каталогу RAL.
Взрывозащита
Конструкция светильника соответствует виду взрывозащиты «взрывонепроницаемая оболочка». Это означает, что внутренние полости изолированы от внешней среды, а корпус способен выдержать давление возможного взрыва.
Маркировка взрывозащиты зависит от мощности светильника:
Для моделей 5–35 Вт:
1Ex db IIС Т6 Gb / Ex tb IIIC T80°C Db
Для моделей 36–60 Вт:
- 1Ex db IIС Т5 Gb / Ex tb IIIC T95°C Db или 1Ex db IIС Т6 Gb / Ex tb IIIC T80°C Db (в зависимости от исполнения)
Светильник может эксплуатироваться в зонах, где возможно образование взрывоопасных смесей газов (класс 1 и 2), а также в зонах с взрывоопасной пылевой средой (класс 21 и 22).
Светодиодный модуль
В светильнике используется светодиодная плата на алюминиевой подложке, изготовленная по технологии поверхностного монтажа SMT. Светодиоды работают в щадящем режиме при пониженных токах, что значительно увеличивает срок службы изделия и обеспечивает стабильность светового потока на протяжении всего периода эксплуатации.
Рассеиватель
Оптическая система выполнена в виде колбы из закаленного стекла толщиной не менее 13 мм. Такая конструкция обеспечивает равномерное распределение света во все стороны. Доступны два варианта исполнения:
матовое стекло – создает мягкое, равномерное освещение без слепящего эффекта;
прозрачное стекло – обеспечивает максимальную световую отдачу (до 135 лм/Вт).
Источник питания
Светильник комплектуется эффективным источником питания со встроенной защитой от микросекундных импульсных перенапряжений, что гарантирует стабильную работу даже в сетях с нестабильным напряжением.
Крепление и монтаж
Для удобства установки на различных типах поверхностей предусмотрено несколько вариантов крепления:
базовые: подвесное крепление, установка на поворотный кронштейн, монтаж на трубу;
опциональные: кронштейн для монтажа на трубу, консольное крепление, подвес на тросе.
Необходимый тип крепления подбирается индивидуально в зависимости от условий объекта и способа монтажа.
| Артикул | 66464 |
Характеристики
Быстрый просмотр

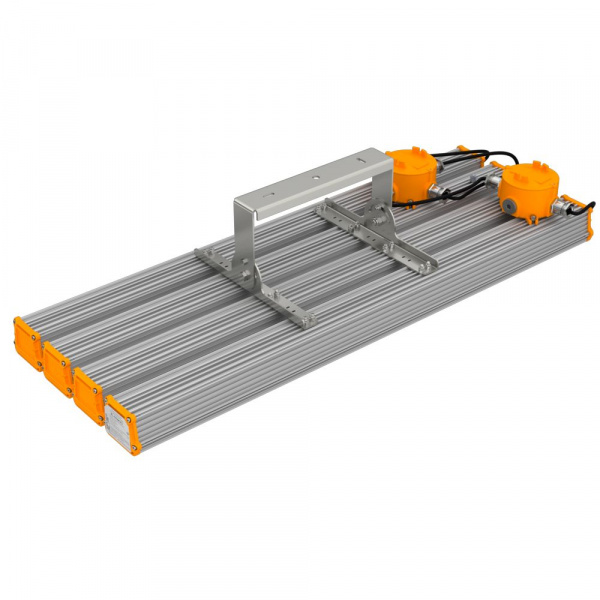

Линейка «Т-Линия v2.0 Ex» — светодиодные светильники для освещения взрывоопасных зон класса 2. По классификации электрооборудования изделие относится к категории повышенной надежности против взрыва.
Серия отличается широкой вариативностью исполнений: базовое, низковольтное, с резервным питанием, с поддержкой аналогового интерфейса 0–10 В или цифрового протокола DALI. Модульная архитектура конструкции позволяет перекрыть диапазон мощностей от 10 до 600 Вт в рамках единой серии. При необходимости организации электрической разводки светильник комплектуется взрывозащищенной распределительной коробкой.
Взрывозащита
Маркировка: 2 Ex nR IIC T6 Gc X / Ex tc IIIC T85C Dc X.
Корпус
Экструдированный профиль из анодированного алюминия с торцевыми металлическими крышками на силиконовых уплотнениях. Развитое оребрение наружной поверхности обеспечивает интенсивный отвод тепла. Степень защиты от пыли и влаги — IP66. Диапазон рабочих температур: −40…+50 °С.
Светодиодный модуль
Платы собраны по технологии поверхностного монтажа (SMT) с использованием высокоэффективных светодиодов.
Оптика
Светильники можно укомплектовать разными видами светопропускающих элементов: рассеивателем из УФ-стабилизированного поликарбоната (прозрачным, опаловым, микропризматическим) или закаленным стеклом (прозрачным или матовым). Для исполнений с прозрачным рассеивателем предусмотрен расширенный выбор угловых характеристик за счет индивидуальных линз из ПММА, устанавливаемых на каждый светодиод: 10°, 15°, 25°, 50°, 90°, 10×70°, 30×50°.
Блок питания
Драйверы оснащены схемой подавления высокоэнергетических микросекундных импульсных перенапряжений.
Монтаж
Поддерживаются следующие способы крепления: тросовый подвес, подвес на винт-петлю, крепление на шпильку, трубу (консоль) или кронштейн, а также быстро фиксирующая защелка J-Hook.
Серия отличается широкой вариативностью исполнений: базовое, низковольтное, с резервным питанием, с поддержкой аналогового интерфейса 0–10 В или цифрового протокола DALI. Модульная архитектура конструкции позволяет перекрыть диапазон мощностей от 10 до 600 Вт в рамках единой серии. При необходимости организации электрической разводки светильник комплектуется взрывозащищенной распределительной коробкой.
Взрывозащита
Маркировка: 2 Ex nR IIC T6 Gc X / Ex tc IIIC T85C Dc X.
Корпус
Экструдированный профиль из анодированного алюминия с торцевыми металлическими крышками на силиконовых уплотнениях. Развитое оребрение наружной поверхности обеспечивает интенсивный отвод тепла. Степень защиты от пыли и влаги — IP66. Диапазон рабочих температур: −40…+50 °С.
Светодиодный модуль
Платы собраны по технологии поверхностного монтажа (SMT) с использованием высокоэффективных светодиодов.
Оптика
Светильники можно укомплектовать разными видами светопропускающих элементов: рассеивателем из УФ-стабилизированного поликарбоната (прозрачным, опаловым, микропризматическим) или закаленным стеклом (прозрачным или матовым). Для исполнений с прозрачным рассеивателем предусмотрен расширенный выбор угловых характеристик за счет индивидуальных линз из ПММА, устанавливаемых на каждый светодиод: 10°, 15°, 25°, 50°, 90°, 10×70°, 30×50°.
Блок питания
Драйверы оснащены схемой подавления высокоэнергетических микросекундных импульсных перенапряжений.
Монтаж
Поддерживаются следующие способы крепления: тросовый подвес, подвес на винт-петлю, крепление на шпильку, трубу (консоль) или кронштейн, а также быстро фиксирующая защелка J-Hook.
| Световой поток, Лм | 38810 |
| Потребляемая мощность, Вт | 300 |
| Гарантийный срок, лет | 5 |
| Артикул | 62199 |
Характеристики
Быстрый просмотр

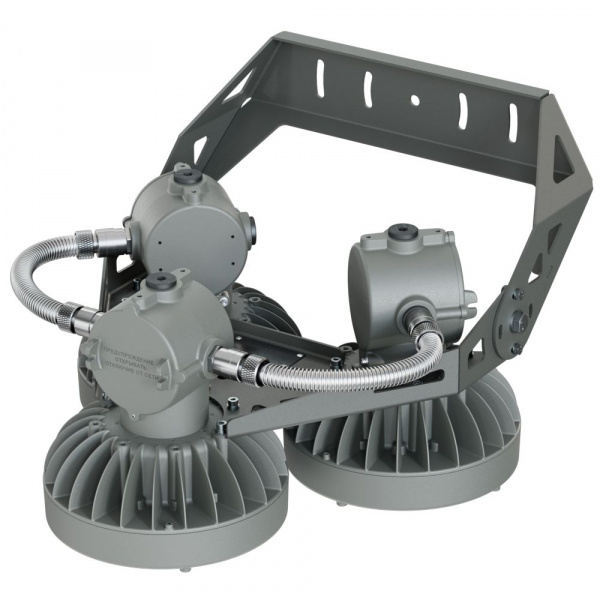

Серия взрывозащищенных светодиодных светильников рассчитана на эксплуатацию во взрывоопасных зонах: по газу – классов 1 и 2, по пыли – классов 21 и 22.
Маркировки взрывозащиты:
• 1Ex db IIС Т6 Gb
• Ex tb IIIC T80°C Db
Типичные объекты применения:
химические предприятия,
производства по добыче и переработке нефти, газа, руд,
энергетические объекты (ТЭЦ, ГЭС, ГРЭС),
пищевая промышленность,
предприятия ОПК и аналогичные объекты.
Соответствие требованиям безопасности подтверждено сертификатом ТР ТС 012/2011.
Корпус
У светильника литой алюминиевый корпус с порошковым покрытием, выполняющий роль взрывонепроницаемой оболочки. Внутреннее пространство разделено на два независимых отсека. Первый вмещает светодиодный модуль, оптику и драйвер питания. Второй служит коммутационным узлом: в нем предусмотрены три посадочных места под кабельные вводы с резьбой М20×1,5 (резьба М25×1,5 – по запросу). Отверстия закрыты взрывозащищенными заглушками. Межотсековое соединение выполнено через взрывозащищенный гермоввод. Стандартный цвет корпуса – серый; окраска в цвета палитры RAL доступна опционально.
Взрывозащита
Принцип защиты – взрывонепроницаемая оболочка. Светильник допущен к применению в зонах с риском воспламенения газовых смесей (классы 1 и 2) и горючей пыли (классы 21 и 22).
Маркировка взрывозащиты:
1Ex db IIС Т6 Gb
Ex tb IIIC T80°C Db
Структура наименования
Стандартное исполнение: Профи Нео M Ex-X1-X2-X3Y1-X4-X5-Y2-X6
Низковольтное исполнение: Профи Нео M Ex-X1-X2-U-X3Y1-X4-X5-X6
Расшифровка позиций (X – обязательные, Y – опциональные):
X1 — количество модулей;
X2 — номинальная мощность;
X3 — способ крепления;
X4 — конфигурация оптики;
X5 — световой код (4 цифры: КЦТ + CRI);
X6 — резьба кабельного ввода;
Y1 — защитная решетка (опционально);
Y2 — интерфейс управления (опционально);
U — диапазон питающего напряжения (низковольтные версии).
Светодиодный модуль
Светодиодная плата на алюминиевой подложке собрана по технологии SMT. Светодиоды функционируют в режиме пониженного рабочего тока, что продлевает ресурс.
Рассеиватель
Функцию светопропускающего элемента взрывонепроницаемой оболочки выполняет закаленное стекло толщиной 15 мм. Предлагается в двух вариантах: матовом и прозрачном.
Линзы
Материал линз – УФ-стабилизированный поликарбонат. Серия охватывает широкий диапазон оптик: 25×105°, 30°, 40°, 60°, 90°, 95×35°, 120°, 125×65°, 155×85°.
Источник питания
Встроенные высокоэффективные драйверы защищены от воздействия микросекундных импульсных перенапряжений.
Крепление и монтаж
Стандартные варианты установки: поворотный кронштейн, подвесной монтаж, крепление на трубу 3/4"" (только для одномодульной версии). Дополнительно доступны: тросовый подвес и монтаж на консоль.
Маркировки взрывозащиты:
• 1Ex db IIС Т6 Gb
• Ex tb IIIC T80°C Db
Типичные объекты применения:
химические предприятия,
производства по добыче и переработке нефти, газа, руд,
энергетические объекты (ТЭЦ, ГЭС, ГРЭС),
пищевая промышленность,
предприятия ОПК и аналогичные объекты.
Соответствие требованиям безопасности подтверждено сертификатом ТР ТС 012/2011.
Корпус
У светильника литой алюминиевый корпус с порошковым покрытием, выполняющий роль взрывонепроницаемой оболочки. Внутреннее пространство разделено на два независимых отсека. Первый вмещает светодиодный модуль, оптику и драйвер питания. Второй служит коммутационным узлом: в нем предусмотрены три посадочных места под кабельные вводы с резьбой М20×1,5 (резьба М25×1,5 – по запросу). Отверстия закрыты взрывозащищенными заглушками. Межотсековое соединение выполнено через взрывозащищенный гермоввод. Стандартный цвет корпуса – серый; окраска в цвета палитры RAL доступна опционально.
Взрывозащита
Принцип защиты – взрывонепроницаемая оболочка. Светильник допущен к применению в зонах с риском воспламенения газовых смесей (классы 1 и 2) и горючей пыли (классы 21 и 22).
Маркировка взрывозащиты:
1Ex db IIС Т6 Gb
Ex tb IIIC T80°C Db
Структура наименования
Стандартное исполнение: Профи Нео M Ex-X1-X2-X3Y1-X4-X5-Y2-X6
Низковольтное исполнение: Профи Нео M Ex-X1-X2-U-X3Y1-X4-X5-X6
Расшифровка позиций (X – обязательные, Y – опциональные):
X1 — количество модулей;
X2 — номинальная мощность;
X3 — способ крепления;
X4 — конфигурация оптики;
X5 — световой код (4 цифры: КЦТ + CRI);
X6 — резьба кабельного ввода;
Y1 — защитная решетка (опционально);
Y2 — интерфейс управления (опционально);
U — диапазон питающего напряжения (низковольтные версии).
Светодиодный модуль
Светодиодная плата на алюминиевой подложке собрана по технологии SMT. Светодиоды функционируют в режиме пониженного рабочего тока, что продлевает ресурс.
Рассеиватель
Функцию светопропускающего элемента взрывонепроницаемой оболочки выполняет закаленное стекло толщиной 15 мм. Предлагается в двух вариантах: матовом и прозрачном.
Линзы
Материал линз – УФ-стабилизированный поликарбонат. Серия охватывает широкий диапазон оптик: 25×105°, 30°, 40°, 60°, 90°, 95×35°, 120°, 125×65°, 155×85°.
Источник питания
Встроенные высокоэффективные драйверы защищены от воздействия микросекундных импульсных перенапряжений.
Крепление и монтаж
Стандартные варианты установки: поворотный кронштейн, подвесной монтаж, крепление на трубу 3/4"" (только для одномодульной версии). Дополнительно доступны: тросовый подвес и монтаж на консоль.
| Световой поток, Лм | 4740 |
| Потребляемая мощность, Вт | 30 |
| Гарантийный срок, лет | 5 |
| Артикул | 61993 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 9480 |
| Потребляемая мощность, Вт | 60 |
| Гарантийный срок, лет | 5 |
| Артикул | 61947 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 5640 |
| Потребляемая мощность, Вт | 40 |
| Гарантийный срок, лет | 5 |
| Артикул | 61944 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 6030 |
| Потребляемая мощность, Вт | 40 |
| Гарантийный срок, лет | 5 |
| Артикул | 61939 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 3220 |
| Потребляемая мощность, Вт | 20 |
| Гарантийный срок, лет | 5 |
| Артикул | 61920 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 5250 |
| Потребляемая мощность, Вт | 40 |
| Гарантийный срок, лет | 5 |
| Артикул | 61915 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 5640 |
| Потребляемая мощность, Вт | 40 |
| Гарантийный срок, лет | 5 |
| Артикул | 61914 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 6480 |
| Потребляемая мощность, Вт | 40 |
| Гарантийный срок, лет | 5 |
| Артикул | 61908 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 3220 |
| Потребляемая мощность, Вт | 20 |
| Гарантийный срок, лет | 5 |
| Артикул | 61896 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 3030 |
| Потребляемая мощность, Вт | 20 |
| Гарантийный срок, лет | 5 |
| Артикул | 61893 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 3220 |
| Потребляемая мощность, Вт | 20 |
| Гарантийный срок, лет | 5 |
| Артикул | 61889 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 6100 |
| Потребляемая мощность, Вт | 40 |
| Гарантийный срок, лет | 5 |
| Артикул | 61881 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 3220 |
| Потребляемая мощность, Вт | 20 |
| Гарантийный срок, лет | 5 |
| Артикул | 61880 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 3220 |
| Потребляемая мощность, Вт | 20 |
| Гарантийный срок, лет | 5 |
| Артикул | 61878 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 6560 |
| Потребляемая мощность, Вт | 40 |
| Гарантийный срок, лет | 5 |
| Артикул | 61877 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 3220 |
| Потребляемая мощность, Вт | 20 |
| Гарантийный срок, лет | 5 |
| Артикул | 61874 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 8820 |
| Потребляемая мощность, Вт | 60 |
| Гарантийный срок, лет | 5 |
| Артикул | 61765 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 9480 |
| Потребляемая мощность, Вт | 60 |
| Гарантийный срок, лет | 5 |
| Артикул | 61764 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 9480 |
| Потребляемая мощность, Вт | 60 |
| Гарантийный срок, лет | 5 |
| Артикул | 61761 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 6480 |
| Потребляемая мощность, Вт | 40 |
| Гарантийный срок, лет | 5 |
| Артикул | 61751 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 6480 |
| Потребляемая мощность, Вт | 40 |
| Гарантийный срок, лет | 5 |
| Артикул | 61749 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 6030 |
| Потребляемая мощность, Вт | 40 |
| Гарантийный срок, лет | 5 |
| Артикул | 61747 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 2600 |
| Потребляемая мощность, Вт | 20 |
| Гарантийный срок, лет | 5 |
| Артикул | 61744 |
Характеристики
Быстрый просмотр
Линейка взрывозащищенных светильников предназначена для эксплуатации во взрывоопасных зонах. Оборудование применимо для сред с газовыми смесями (классы 1 и 2) и горючей пылью (классы 21 и 22). Типовые объекты установки включают:
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
нефтегазовые и горнодобывающие предприятия;
объекты энергетики (ТЭЦ, ГЭС, ГРЭС);
химические и пищевые производства;
предприятия оборонной промышленности.
Изделия имеют действующий сертификат соответствия ТР ТС 012/2011 (Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»).
Конструкция корпуса
Корпус светильника представляет собой литую алюминиевую взрывонепроницаемую оболочку с порошковым покрытием. Внутреннее пространство конструктивно разделено на два изолированных отсека:
основной отсек – в нем размещены светодиодный модуль, оптическая система и блок питания.
коммутационный отсек – выполнен в виде клеммной коробки с тремя посадочными местами под кабельные вводы с резьбой М20х1,5 (опционально доступен размер М25х1,5).
Все отверстия закрыты взрывозащищенными заглушками. Герметичность и взрывонепроницаемость между отсеками обеспечивается специальным гермовводом.
Стандартный цвет корпуса — серый. По требованию заказчика возможна окраска в любой цвет из палитры RAL.
Взрывозащита
Безопасность эксплуатации во взрывоопасных средах обеспечивается принципом взрывонепроницаемой оболочки («db»). Согласно маркировке, светильник пригоден для использования в следующих зонах:
по газу: классы 1 и 2 (маркировка 1Ex db IIС T6 Gb);
по пыли: классы 21 и 22 (маркировка Ex tb IIIC T80°C Db).
Система обозначений
Формирование наименования светильников серии «Профи Нео M Ex» подчиняется следующей логике:
Стандартное исполнение: Профи Нео M Ex-[X1]-[X2]-[X3Y1]-[X4]-[X5]-[Y2]-[X6]
Низковольтное исполнение: Профи Нео M Ex-[X1]-[X2]-[U]-[X3Y1]-[X4]-[X5]-[X6]
Расшифровка переменных:
X1: Число светодиодных модулей.
X2: Номинальная мощность (Вт).
X3: Вид крепления.
X4: Тип оптики (исполнение рассеивателя/линз).
X5: Цветовые параметры (первые две цифры — цветовая температура в К, вторые — индекс цветопередачи CRI).
X6: Типоразмер резьбы кабельного ввода.
Y1: Опциональная защитная решетка.
Y2: Опциональный интерфейс управления.
U: Индикатор низковольтной версии с указанием диапазона питающих напряжений.
Светодиодный модуль
Плата на алюминиевом основании (метод поверхностного монтажа — SMT). С целью увеличения срока службы и снижения тепловыделения светодиоды работают в щадящем режиме (пониженный рабочий ток).
Рассеиватель
Светопропускающий элемент взрывонепроницаемой оболочки выступает в качестве рассеивателя и выполнен из закаленного стекла толщиной 15 мм. Доступны варианты с прозрачным или матовым стеклом.
Линзы
Для формирования требуемой диаграммы направленности света используются линзы из поликарбоната со стабилизацией ультрафиолета. Доступна широкая номенклатура оптики с различными углами рассеивания: симметричные (30°, 40°, 60°, 90°, 120°) и асимметричные (25х105°, 95х35°, 125х65°, 155х85°).
Блок питания
Встроенные драйверы обладают высоким КПД и оснащены защитой от импульсных перенапряжений.
Крепление и установка
Предусмотрены различные способы монтажа. Базовая комплектация включает установку на поворотный кронштейн или подвес. Для одномодульных версий доступно крепление на трубу 3/4. В качестве опции предлагаются системы подвеса на тросе или установка на консоль.
| Световой поток, Лм | 3220 |
| Потребляемая мощность, Вт | 20 |
| Гарантийный срок, лет | 5 |
| Артикул | 61737 |
Характеристики
